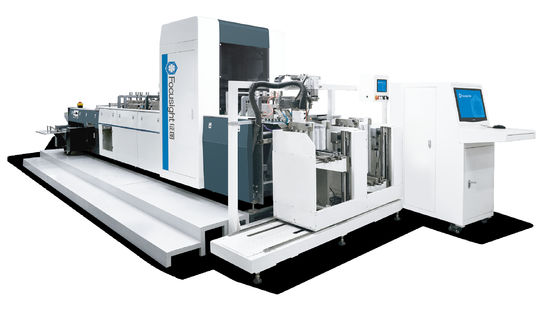

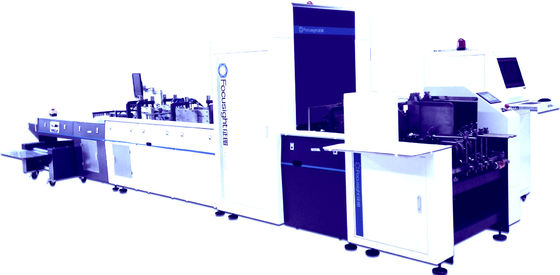

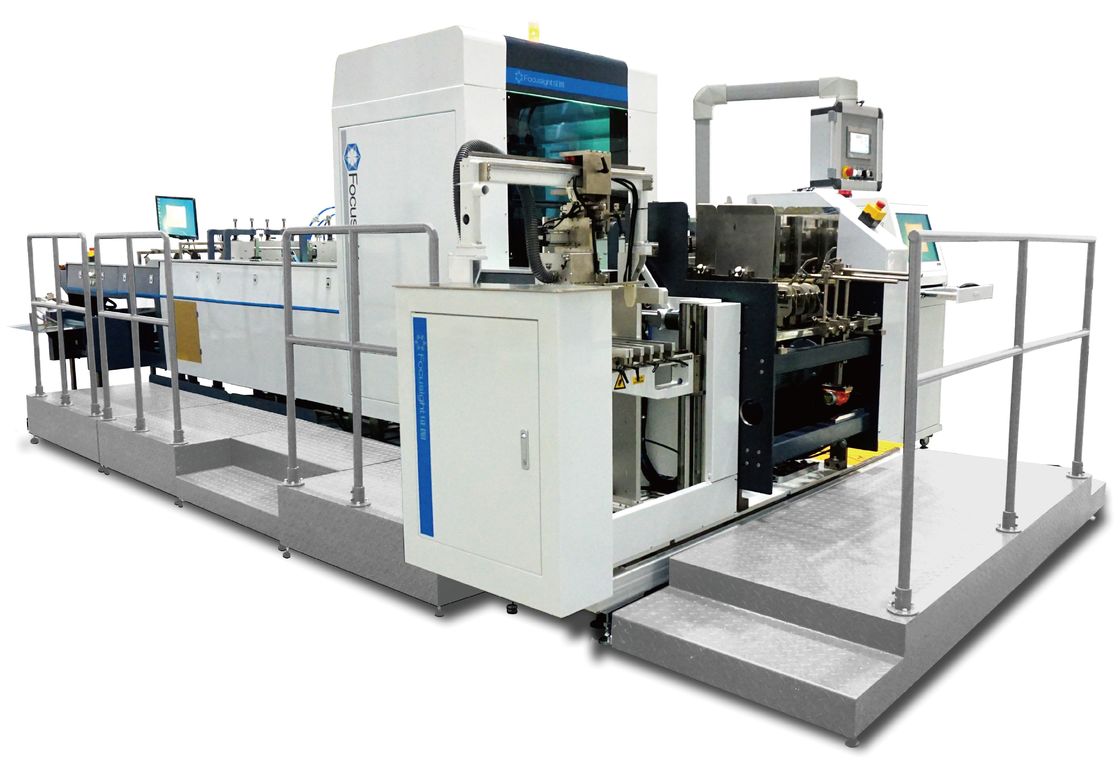

15.1KW Sistem Inspeksi Visi Mesin, Sistem Inspeksi Kualitas Inset Offset

15.1KW Sistem Inspeksi Visi Mesin, Sistem Inspeksi Kualitas Inset Offset

Detail produk:

Tempat asal: Cina
Nama merek: FOCUSIGHT
Sertifikasi: ISO9001/CE
Nomor model: FS-SHARK-650-M / FS-SHARK-650

Syarat-syarat pembayaran & pengiriman:

Kuantitas min Order: 1
Harga: negotiable
Kemasan rincian: kayu lapis
Waktu pengiriman: 60 hari
Syarat-syarat pembayaran: L / C, T / T
Menyediakan kemampuan: 20 Per Bulan
Harga terbaik Kontak

Informasi Detail
area deteksi: 650mm Berat Mekanis: 4 ton
Nama: Sistem Deteksi Gambar Kualitas Cetak V2.0 Model: FS650shark
Menyoroti:

sistem inspeksi visi kecepatan tinggi

,

sistem inspeksi berbasis visi

Deskripsi Produk

Sistem Inspeksi Inline Offset





SPESIFIKASI TEKNIS



FS-650-Shark-P3A1N1



1) Penampilan perangkat



Platform Transportasi Karton FS-SHARK-650



nama Produk model produk Jenis kertas
Sistem Deteksi Gambar Kualitas Cetak V2.0 FS650shark Kartu Emas, Perak & Putih





2) Konfigurasi, Fungsi & Parameter Mesin



2.1. Penerimaan jenis produk



Tipe Klasifikasi jenis produk yang diterima Deskripsi
Kotak warna 3 Kartu Emas, Perak & Putih



  1. Konfigurasi mesin:



Nama Proyek Instruksi Konfigurasi Tidak. Deskripsi Fungsi
Seri distribusi Departemen Deteksi & Pengukuran Stasiun deteksi kode variabel pencetakan depan Kamera CCD C4K warna Jerman Impor Eksklusif 1
  • cacat pencetakan konvensional
  • die cut diimbangi
  • emas panas bias perak panas, hilang
  • deteksi kode dua dimensi
Lensa pencitraan optik yang diimpor 1
Sumber cahaya kubah khusus, panjang 525mm. 1
Workstation komputer pemrosesan gambar kecepatan tinggi (termasuk akuisisi gambar berkecepatan tinggi dan kartu pemrosesan) 1
Pos Pemeriksaan Pos Pernis Positif Diimpor dari Inggris kamera pemindaian garis 8K piksel E2V berkecepatan tinggi 1
  • Deviasi pernis, hilang
  • deviasi minyak cembung, hilang
  • offset timbul
Lensa pencitraan optik yang diimpor 1
Sumber cahaya miring khusus, panjang 525mm 1
Workstation komputer pemrosesan gambar kecepatan tinggi (termasuk akuisisi gambar berkecepatan tinggi dan kartu pemrosesan) 1



Stasiun deteksi embossing film positif

 Diimpor dari Inggris kamera pemindaian garis 8K piksel E2V berkecepatan tinggi 1
  • cacat film
  • Cacat pernis
Lensa pencitraan optik yang diimpor 1
Sumber cahaya reflektif khusus, panjang 570mm 1
Workstation komputer pemrosesan gambar kecepatan tinggi (termasuk akuisisi gambar berkecepatan tinggi dan kartu pemrosesan) 1





Stasiun deteksi terbalik

 Kamera 4kCCD penuh warna kecepatan tinggi yang diimpor 1
  • serangga mati
  • membalikkan kotor
Lensa pencitraan optik yang diimpor 1
Sumber cahaya khusus, panjang 525mm. 1
Workstation komputer pemrosesan gambar kecepatan tinggi (termasuk akuisisi gambar berkecepatan tinggi dan kartu pemrosesan) 1



Array permukaan

 Kamera dan lensa array wajah 1
  • deteksi kode dua dimensi
  • kode ulang, kode yang salah, kode yang hilang



Sumber cahaya array permukaan khusus

 1
Deteksi konfigurasi perangkat lunak Cetak Modul Inspeksi untuk Perangkat Lunak Inspeksi Visual FSCheck V2.0 1
Modul deteksi kode dua dimensi 1 Deteksi ulang kode, kode kesalahan, kode yang hilang



Laporan Statistik Deteksi Cacat

 1 Cacat dapat dideteksi dalam tipe statistik, data, dan informasi lainnya
Peralatan deteksi Pencetakan khusus mendeteksi kabinet bersegel debu 1 Perlindungan perangkat deteksi dari debu
Pendinginan industri dan pendingin udara 2 Perlindungan perangkat pendeteksi dari panas proses
Monitor LCD 22 inci dan keyboard dan mouse 1
Perangkat alarm suara dan cahaya 1 Alarm suara dan cahaya saat Kesalahan terjadi
Konfigurasi platform mekanis Konfigurasi struktur platform transmisi mekanis Pengumpan gesekan 1
Pengisap Hisap 1
Campurkan Feeder 1
Catatan: film dan pernis berbahan dasar air dan mudah lainnya untuk menggores sampel tidak termasuk dalam ruang lingkup teknologi gesekan
Blower udara 1 Lepaskan wol kertas, untuk menghindari inspeksi yang salah
Struktur pengiriman barang 1

Skala RFish

☐ Pengambilan kertas vertikal
Unit Pengumpulan Limbah 1
Mekanisme penolakan pneumatik berkecepatan tinggi 1
Monitor Belakang 1
Sistem pendukung listrik 1 Operasi terstandarisasi
Bagian listrik yang kuat dari platform mekanis Jerman SEW motor utama 1 4KW menyediakan daya drive utama
Jerman SEW motor pengumpan kertas 1 Pasokan transmisi makan pasokan 1.5KW
Pompa angin 1 2 set 4KW
Unit Pengiriman motor 1 0.4KW
Unit Penolakan motor 1 0.4KW
Motor getaran 1 0,04KW

Catatan 1: Sistem transmisi mengharuskan pengguna untuk menyediakan sumber gas terpusat pabrik atau kompresor udara eksternal untuk peralatan untuk menghilangkan limbah.



  1. Parameter fungsi perangkat
Proyek Parameter fungsi
Kecepatan detensi maksimum 220 m / min; 220 m / mnt; 180 m / min 180 m / mnt
Ukuran kertas maksimum Pakan Gesekan 650mm (lebar) * 450mm (panjang)
Pakan hisap 650mm (lebar) * 450mm (panjang)



Ukuran kertas minimum

 Pakan Gesekan 90mm (lebar) * 90mm (panjang)
Pakan hisap 105mm (lebar) * 150mm (panjang)
Kemampuan beradaptasi kertas 120 ～ 700g / ㎡ ；
Area Deteksi 650mm
Akurasi Deteksi Maks (mm) Stasiun depan positif: 0.158mm * 0.12mm (kamera 4K)
Stasiun miring depan: 0.079mm * 0.12mm (kamera 8K)
Reflektor Depan: 0,079mm * 0,12mm (kamera 8K) 220m / mnt
Posisi susunan permukaan: 0.067mm * 0.067mm
Reflektor Depan: 0.16mm * 0.24mm (kamera 4K)
Min Deteksi akurasi (mm) Stasiun depan positif: 0.158mm * 0.1mm (kamera 4K)
Stasiun miring depan: 0,079mm * 0,1mm (kamera 8K)
Reflektor Depan: 0,079mm * 0,1mm (kamera 8K) 180m / mnt
Posisi susunan permukaan: 0.067mm * 0.067mm
Reflektor Depan: 0.16mm * 0.2mm (kamera 4K)
Deteksi cacat konvensional (ketika kontras cacat lebih besar dari 40)
  1. Kebocoran, bintik-bintik kotor dan cacat lainnya Area deteksi minimum: bagian depan ≥ 0.3mm2;
  2. area deteksi minimum cacat bronzing: ≥ 0.3mm2
  3. Deteksi penyimpangan cetak: ≥ 0.2mm
  4. Deteksi penyimpangan die-cutting: ≥ 0.2mm
  5. Tarik garis: dapat mendeteksi lebar lebih dari lebar vertikal 0,2 mm, atau lebar 0,15 mm horisontal, lebih panjang dari 15 mm, kontras lebih besar dari 40 kabel horizontal atau vertikal;
  6. Deteksi kelainan kromatik lokal ΔE≥3ΔELab
Deteksi informasi variabel
  1. jenis decoding: Kode 128 kode kesalahan deteksi kode, re-kode, kode yang hilang;
  2. panjang decoding lebih besar dari atau sama dengan 23mm kurang dari atau sama dengan 43mm;
  3. penampilan deteksi: noda, garis tarik hitam dan putih, tarik tinta, memutar;
  4. kabel hitam dan putih: dapat mendeteksi ketebalan 0.1mm, kabel panjang 5mm;
  1. jenis decoding: kode QR untuk mendeteksi kode yang salah, kode ulang, kode yang hilang;
  2. Ukuran decoding: ≥ 8mm * 8mm (versi tidak lebih tinggi dari 6, tingkat koreksi kesalahan tidak kurang dari 15%);
  3. Deteksi kode dua dimensi tidak memiliki fungsi deteksi fase produk;
  4. Membaca karakter> = 5 pon, font Document / Pharma, karakter terus-menerus tanpa titik antara kata-kata tanpa adhesi;

Mendukung garis tunggal dan ganda, karakter alfanumerik atau alfanumerik;

(Pencitraan array wajah, kode satu dimensi, kode dua dimensi, karakter, kebutuhan kisaran 80mm * 60mm)
Ukuran Kabinet Standar 1440mm × 800mm × 600mm (L * W * H)
Ukuran mesin 6950mm × 3650mm × 2200mm (L * W * H)
Berat Mekanis 4 Ton
Kekuatan total 15.1KW





3) daftar konfigurasi Toolbox

Catatan:



4) Persyaratan instalasi

Ø Mengosongkan mobil atau forklift pertama dengan peralatan dari truk diturunkan, dan kemudian buka kotak kayu, hati-hati untuk tidak merusak shell;

Ø Peralatan dapat ditempatkan ketika truk forklift secara keseluruhan, kekuatan forklift seperti yang ditunjukkan di bawah ini:



  • Saat menangani keseluruhan, gunakan 3 ton dan 3 ton atau lebih forklift;
  • Ketika bagian-bagiannya hancur, silakan gunakan setidaknya 2 ton dan lebih dari 2 ton forklift:
  • mesin ditempatkan sebagai berikut:
  • peralatan setidaknya 500mm staf di sekitar saluran;
  • Pasokan udara terpusat atau kompresor udara eksternal, diameter trakea minimal 12mm, stabilitas output> tekanan 0.8Mpa, lebar 400mm, 300g / ㎡ di atas kit untuk membunuh stabilitas keluaran limbah> tekanan 1Mpa;
  • Mesin dengan 3-fase 5-kawat 380V / 50/60 HZ catu daya, mesin perlu tanah, total daya 15KW;
  • Persyaratan jalur: kabel inti tembaga lebih besar dari atau sama dengan 10 milimeter persegi.
  • Gunakan lebih besar atau sama dengan pemutus sirkuit 60 A, inverter memiliki harmonik yang tinggi, tanpa menggunakan perlindungan sekunder.
